您的位置: 首頁 > 產(chǎn)品頻道 > 快干膠水 > 醫(yī)療食品用快干膠 > 醫(yī)用快干膠水22401

科佳產(chǎn)品中心

聯(lián)系我們

電話：139-2283-9550
座機(jī)：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進(jìn)二路中糧錦云3號商務(wù)樓701、702、706室

醫(yī)用快干膠水22401

醫(yī)用快干膠水22401是一款低白化，低氣味之氰基丙烯酸酯接著劑，它是特別針對難接著材料組裝所調(diào)配的特殊配方。本產(chǎn)品將與空氣中之水分高度快速聚合固化并達(dá)到最高的工業(yè)標(biāo)準(zhǔn)。

在線咨詢

全國熱線

0755-2964-0159

產(chǎn)品信息：

醫(yī)用快干膠22401產(chǎn)品不含有溶劑且尤其適用於需傑出性能要求之應(yīng)用。本產(chǎn)品具有抵抗大多數(shù)類型之環(huán)境暴露，如熱，老化和許多不同的化學(xué)品，以及高強(qiáng)度和耐疲勞性。醫(yī)用快干膠22401是單相組成，不用加熱，攪拌，亦不需使用任何夾具以及催化劑，22401於預(yù)接著之物件于表面之間塗佈一薄層，接著劑與大氣中的水分接觸，快速的聚合發(fā)生，產(chǎn)生最終的接著強(qiáng)度，這不僅是在技術(shù)上有相當(dāng)吸引力，而且在經(jīng)濟(jì)上也相當(dāng)實惠。

固化前產(chǎn)品特性：

主要成份	2-甲氧基乙基 2-氰基丙烯酸脂
外觀（未干固時）	透明，無色至淡黃色液體
組成	單組成—不需混合或加熱
比重@25度	1.1
干固機(jī)制	濕氣
閃火點	見安全資料表
應(yīng)用	接著
粘度，Brookfield@25度，mPa.s （cP ）	80-120(ISO 3104/3105)
工作溫度范圍	-54—100℃?。?/span>-65-212 °F ）
完全固化（hrs）	24
保存期限	儲存在5-10℃，未開封時間為12 個月

存放在陰涼處，避免陽光直射，冷藏于5℃將具有最佳的保存穩(wěn)定性。當(dāng)儲存在冰箱時，使用前應(yīng)讓接著劑逐步升溫到室溫，如此將避免水氣遇冷凝結(jié)于瓶內(nèi)，以免縮短產(chǎn)品之保存期限。容器于不使用時應(yīng)密封。保存期限12個月自生產(chǎn)日起。

產(chǎn)品固化效能

產(chǎn)品固化速率可能受溫度，濕度，表面的平滑度，該表面特性和表面的間距程度等各因素所影響，雖然產(chǎn)品接著強(qiáng)度在相當(dāng)短的時間內(nèi)即可達(dá)到 , 但最佳之抗化學(xué)及抗溶劑特性於24小時后達(dá)到最終強(qiáng)度。

固化速度與基材

產(chǎn)品固化速度將取決于所用的基材，酸性表面如紙和皮革可能具有較長固化時間相對于大多數(shù)之塑料和橡膠基材。一些特定塑料具有非常低的表面自由能，如聚乙烯，聚丙烯，聚四氟乙烯和矽橡膠可能需要搭配表面處理劑之使用，下表顯示了在25℃/50%相對溫度條件下，產(chǎn)品對不同基材的固化時間。所謂固化時間及定義強(qiáng)度達(dá)到 0.12牛頓/平方毫米（1.2公斤重 / 平方公分）且維持至少10秒鐘所需要的時間。

相同基材接著	固化時間，秒
軟銅	＜5
鋁A5754	＜5
ABS(丙烯腈-丁二烯- 笨乙烯）	＜5
PVC（聚氯乙烯）	5至10
PC（聚碳酸酯）	5至10
橡木	15至30
松林	10至20
櫸木	10至15
NBR（丁腈橡膠）	10至15
紙	＜5

固化速度與粘著間隙

固化速率將取決于粘合之間隙，較薄的膠層會擁有較快聚合速率和較強(qiáng)的接著強(qiáng)度。大間隙將導(dǎo)致較慢的固化和較低的接著強(qiáng)度.催化劑可用于提升產(chǎn)品固化速度。

固化速度與催化劑

氰基丙烯酸脂催化劑可以結(jié)合瞬間膠使用，加速產(chǎn)品之固化速度。其固化之速度甚至可以小于2秒，使用催化劑可能降低最終粘合強(qiáng)度，如果粘合強(qiáng)度在接著物件是極重要之要項，建議先評估其影響的效果。當(dāng)使用催化劑時將其涂布在其中一面，另一面則涂布接著劑。

固化后產(chǎn)品性能

接著劑特性，干固72小時@25℃

剪切強(qiáng)度ISO 4587/ASTM D1002/JIS K6850

相同基材接著	Kgf/cm²	N/mm²	psi
GBMS（噴砂低碳銅）	248.3	24.3	3532.1
鋁A5754	68.3	6.7	971.6
ABS(丙烯腈-丁二烯- 笨乙烯）	87.6*	8.5*	1245.3*
PVC（聚氯乙烯）	86.8*	8.6*	1234.0*
PC（聚碳酸酯）	92.3*	9.0*	1312.7*
NBR（丁腈橡膠）	7.3*	0.7*	104.4*

*基材破裂

重要提醒：測試的強(qiáng)度結(jié)果會因表面處理和間距的程度有所不同.

干固72小時@25℃

塊材引張強(qiáng)度，ISO 6922/ASTM D2095/JIS K6849

相同基材接著	Kgf/cm²	N/mm²	psi
不銹鋼	347.8	34.1	4947.2

干固72小時 @25℃

側(cè)面碰撞強(qiáng)度，ASTM D950

相同基材接著	kJ/m²	Ft-Ib/in²
不銹鋼	3-5	1.4-2.4
鋁	3-5	1.4-2.4

干固24小時 @25℃

物理特性

熱膨脹系數(shù)，ISO 11359-2，毫米/ 毫米/K	90*10⁶
熱導(dǎo)系數(shù)，ISO 8302，瓦/ 米 K	0.1
玻璃轉(zhuǎn)移溫度，ISO 11359-2，℃	150
硬度，ISO 868，蕭氏D	82

干固24小時 @25℃

電特性

介電常數(shù)，IEC 60250，@ 10kHz	2.5
介電擊穿強(qiáng)度，IEC 60243-1,千伏/ 毫米	25
表面電組率，IEC 60093，歐姆	5-9*10¹⁵
體積電阻率，IEC 60093歐姆厘米	5-9*10¹⁵
介電損耗因數(shù) IEC 60250,@10kHZ	＜0.025

耐環(huán)境性能

干固一周@25℃

剪切強(qiáng)度，ISO 4587/ASTM D1002/JIS K6850

GBMS（噴砂低碳鋼）

熱老化

于顯示之溫度老化后在25℃之條件下測試。

抗化學(xué)/溶劑性能

于顯示的環(huán)境下老化后在25℃之條件下測試

初始強(qiáng)度百分比
環(huán)境	溫度（℃）	100小時	500小時	1000小時
水	25	86	84	75
乙醇	25	96	89	87
異丙醇	25	104	107	112
抗沖劑	25	108	96	99
無鉛汽油	25	97	98	97
機(jī)油	25	103	96	99
98%相對濕度	40	87	78	69

抗化學(xué)/溶劑性能

于顯示的環(huán)境下老化后在25℃之條件下測試

剪切強(qiáng)度，ISO 4587/ASTM D1002/JIS K6850

PC（聚碳酸酯）

初始強(qiáng)度百分比
環(huán)境	溫度（℃）	100小時	500小時	1000小時
空氣	25	102*	98*	103*
98%相對濕度	40	97*	91*	80*
基材破裂

一般信息

附加信息

本產(chǎn)品不宜在具有強(qiáng)氧化性物質(zhì)和極性溶劑接觸環(huán)境下使用，即使干固之膠體能夠承受溶劑清洗而沒有任何接著強(qiáng)度之損耗。用戶應(yīng)注意，所有的產(chǎn)品，無論是有害與否，應(yīng)按照良好的工業(yè)衍生的原則處理，詳細(xì)的信息可以從安全資料表（SDS）獲得。

產(chǎn)品應(yīng)用：

醫(yī)用快干膠水22401常用于室溫下成型硅膠粘接硅膠制品生產(chǎn)、加工工藝；其中典型的行業(yè)有：醫(yī)用引流管，硅膠嬰兒用品，硅膠保健品，硅膠雜件制品，硅膠餐具，電子電力等。

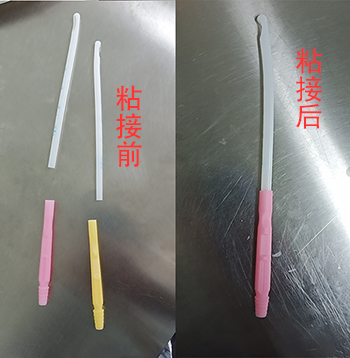

引流管

醫(yī)用快干膠水22401，應(yīng)用示例

使用指南：

1. 涂布接著劑前，確保接著的表面清潔，干燥，無油脂。

2. 依實際需求量涂布一滴或數(shù)滴接著劑于其一表面。

3. 將預(yù)接著之組件快速準(zhǔn)確地對準(zhǔn).

4. 于接著的物件施加足夠的壓力，以確保接著劑形成一薄層。

5. 通常在幾秒內(nèi)，接著劑即可達(dá)到相當(dāng)?shù)膹?qiáng)度，在此之前請勿移動或持續(xù)重新粘合物件。

6. 多余的溢膠部分可以用溶劑去除，例始使用硝基甲烷或丙酮。

7. 因為22401借由縮合聚合來達(dá)到接著效果，有時在容器或接著材料的表面上有白霧現(xiàn)象產(chǎn)生，如果發(fā)生這種情況，使用丙酮或硝基甲烷擦拭表面即可。

8. 接著物件在接著劑還未達(dá)最終強(qiáng)度前(通常為24到72小時，須視接著間距，接著基材及接著環(huán)境之條件而定 )，建議勿承受任何的負(fù)重。

存放在陰涼處，避免陽光直射，冷藏于5℃將具有最佳的保存穩(wěn)定性，當(dāng)儲存在冰箱時，使用前應(yīng)讓接著劑逐步升溫到室溫，如此將避免水氣遇冷凝結(jié)于瓶內(nèi)，以免縮短之保存期限。容器于不使用時應(yīng)密封。產(chǎn)品將從容器中取出可能在使用過程中受到污染，請勿將任何產(chǎn)品倒回至原容器中。產(chǎn)品使用不當(dāng)將導(dǎo)致產(chǎn)品保固失效。保存期限為自生產(chǎn)之日起12 個月。

注意事項：

1. 產(chǎn)品使用時，現(xiàn)場應(yīng)有適當(dāng)?shù)耐L(fēng)設(shè)備，避免產(chǎn)品與皮膚和眼睛之接觸。

2. 如果發(fā)生產(chǎn)品與皮膚接觸時，用溫水沖洗干凈或用溶劑如丙酮、硝基甲烷慢慢溶解。不要試圖用強(qiáng)力清除，以免造成傷害。

3. 如果膠水不慎進(jìn)入眼睛。請保持眼睛睜開，以清水徹底沖洗，立即就醫(yī)。

4. 請將產(chǎn)品存放于兒童無法接觸到的地方。

5. 保存產(chǎn)品在陰涼，干燥的地方，并避免陽光直射，如為長期儲存，建議冷藏5℃之環(huán)境。

6. 當(dāng)儲存在冰箱時，使用前讓產(chǎn)品升溫至室溫，如此將可避免水氣遇冷凝結(jié)于瓶內(nèi)，以免縮短產(chǎn)品之保存期限。

重要提示：

在數(shù)據(jù)表中提供參考的信息是可靠和準(zhǔn)確地，且由本公司提供技術(shù)咨詢，對相關(guān)的信息（明確或暗示）的準(zhǔn)確性不作任何保證，且對本產(chǎn)品的處理和使用不承擔(dān)任何責(zé)任。在任何情況下，我們呼吁并建議使用任何產(chǎn)品全規(guī)模使用之前，購買都需自行做測試，以確定產(chǎn)品效能達(dá)到自己滿意且可接受的品質(zhì)和適合自己的操作條件的特定的用途。進(jìn)一步聲明對任何包括利潤損失、間接或衍生的損害概不承擔(dān)任何責(zé)任。任何代理商或代表這家公司的員工都無權(quán)更改上述規(guī)定。

熱品推薦 / Hot product

: 醫(yī)用硅膠膠水KJ-998

KJ-998是通過FDA食品級認(rèn)證、ISO10993測試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等，單組份半流動透明室溫固化高強(qiáng)度粘接力的硅膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。

: 醫(yī)用硅膠膠水KJ-998A

KJ-998A膠水FDA食品級認(rèn)證、ISO10993測試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等；為單組份半流動透明室溫固化高強(qiáng)度粘接力的硅膠膠水。KJ-998A膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下和成型硅膠、塑膠、金屬等材質(zhì)粘接、灌封生產(chǎn)工藝。

: 醫(yī)用硅膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認(rèn)證、ISO10993測試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等；具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。

: 醫(yī)用硅膠顯影膠水KJ-998BL

KJ-998BL是通過FDA食品級認(rèn)證、ISO10993測試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等，為單組份蘭色、藍(lán)色、淡藍(lán)色硅膠膠水。常用于醫(yī)用硅膠導(dǎo)管上，起到堵頭、粘接、灌封、密封等作用。
