亚欧乱色国产精品免费,天码欧美日本一道免费,脱了美女内裤猛烈进入gif,亚洲av成人片无码,亚洲,国产成人av

歡迎來到

硅膠膠水_硅膠處理劑_AB膠_UV膠_科佳膠粘材料公司網(wǎng)站

收藏科佳在線留言網(wǎng)站地圖
科佳膠粘

牢固粘結(jié) · 一粘永逸19年醫(yī)療、食品級硅膠膠水定制服務(wù)商

全國服務(wù)熱線0755-2964-0159

AB膠

科佳產(chǎn)品中心

聯(lián)系我們

  • 電話：139-2283-9550
  • 座機：0755-2964-0159
  • 傳真：0755-2966-7475
  • QQ：755415902
  • 郵箱： Kejiasz@163.com
  • 地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進二路中糧錦云3號商務(wù)樓701、702、706室
  • 塑料粘金屬膠水 KJ-6363F05-8 (5-6分鐘)
  • 塑料粘金屬膠水 KJ-6363F05-8 (5-6分鐘)
  • 塑料粘金屬膠水 KJ-6363F05-8

塑料粘金屬膠水 KJ-6363F05-8 (5-6分鐘)

塑料粘金屬膠水 KJ-6363F05-8，是一款操作時間5-6分鐘，非導電、多用途的AB膠(得復康的14167參數(shù)接近)。適用于各種電子組件的結(jié)構(gòu)粘接。無需底涂便可對金屬有優(yōu)異的粘接性能，對工程塑料和復合材料的粘接僅需極少的表面處理。該產(chǎn)品兩組份混合體積比為10:1，操作時間5-6分鐘。固化后具有高強度、優(yōu)異的耐疲勞性、抗沖擊性和韌性。

全國熱線

0755-2964-0159

產(chǎn)品特點：

      塑料粘金屬膠水 KJ-6363F05-8，適用于各種電子組件的結(jié)構(gòu)粘接。無需底涂便可對金屬有優(yōu)異的粘接性能，對工程塑料和復合材料的粘接僅需極少的表面處理。該產(chǎn)品兩組份混合體積比為10:1，操作時間5-6分鐘。固化后具有高強度、優(yōu)異的耐疲勞性、抗沖擊性和韌性。即：室溫下快速固化，高韌性，高強度，無需表面處理特點。

ab膠KJ-6363F05-8

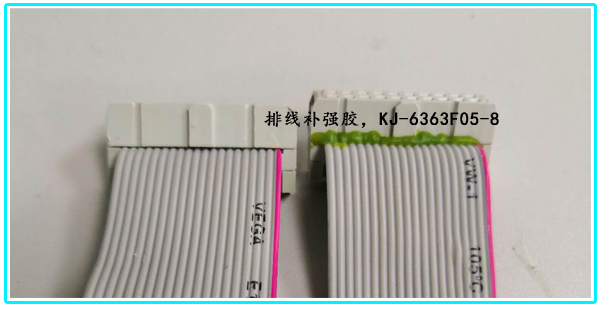

應用于案例

技術(shù)參數(shù)：
1、基礎(chǔ)性能：
 性質(zhì)
 A組分
 B組分
 顏色（目測）
  黃色膏狀  藍色膏狀
 粘度（cps）（@20rpm，SNB-3）
  100,000-180,000  70,000-140,000
 密度（g/cm3）  0.96  1.15
 混合體積比  10  1
 混合質(zhì)量比  8.35  1
 混合后顏色（目測）  綠色
 混合后粘度（cps）（@20rpm，SNB-3
  80,000-150,000
 開放時間@25℃  3-5 min
 操作時間@25℃  120-180 s

2、典型性能：

 剪切強度（鋁）
  ≥20MPa
 T剝離強度  ≥10KN/m
 Tg  68℃
 熱膨脹系數(shù)，Tg之前  72×10-6
 熱膨脹系數(shù)，Tg之后  165×10-6
 邵氏硬度  68D
 線性收縮率  5%

3、粘接性：

 剪切強度在25℃下測試，測試樣片的制備為70℃70s，25℃24h。
 ABS  7.8 MPa
 PC  11 MPa
 鋁  20 MPa
 剪切強度在25℃下測試，測試樣片的制備為70℃70s，25℃24h，50℃/95%RH下14天。
 ABS  5.6 MPa
 PC  7.7 MPa
 鋁  14.0 MPa
 剪切強度在25℃下測試，測試樣片的制備為70℃70s，25℃24h，-40℃-80℃/85%RH 6小時做8個循環(huán)，共48 h。
 ABS  5.6 MPa
 PC  7.7 MPa
 鋁  14.0 MPa
 剪切強度在82℃下測試，測試樣片的制備為70℃70s，25℃24 h。
 鋁  8.0 MPa


4、典型固化速度曲線：
25℃下鋁試片的剪切強度，固化條件：70℃70s，25℃24 h。


KJ-6363F05-8典型固化速度曲線

5、典型放熱曲線：

KJ-6363F05-8 典型放熱曲線


使用方法：

      基材粘接界面，應潔凈干燥，表面無涂層、氧化膜、油污、灰塵、脫模劑等污染物。特殊基材處理方法詳見表面處理。
      建議以60℃（層間溫度）/60s作為金屬與塑料粘接的測試參數(shù)。

 施膠氣壓
  0.3-0.5 MPa
 固化加壓  5-6 KG
 粘接基材表面溫度（施膠處）  60-70 ℃
 后固化存放條件-時間&溫度  2 hours @25℃

使用前回溫@25℃

 50ml膠管
  30 min

        將雙組份膠管裝在膠槍上，打開頂蓋。通過擠出少量膠體拉平兩個活塞，確保均勻流淌。必要時可清理管口，然后安裝靜態(tài)混合頭。施膠于干凈的基材表面，配對工件。夾裝定位直到粘接牢固。膠粘劑在25℃下8-24h完全固化。未使用產(chǎn)品的儲存溫度為2-8℃。
       清潔多余膠樣，可通過溶劑擦除。例如粘合完成的工件及粘接膠線的溢膠可利用異丙醇擦除。

備注：使用溶劑時，應移除火源，遵守產(chǎn)品的注意事項和使用說明。


表面處理操作如下：

只需最小限度的表面處理即可粘結(jié)金屬、塑料等諸多基材。但是，為達到最好的粘接性能和耐候性，所有粘接基材應潔凈、干燥，表面無涂層、氧化膜、油污、灰塵、脫模劑等污染物。表面處理的程度取決于客戶對粘接強度及耐候性的要求。以下處理方法僅作為常用材料表面處理的建議：
1、不銹鋼和鋁
1.1 用丙酮或異丙醇等無油溶劑擦拭表面灰塵。
1.2 噴砂或用干凈的細砂紙打磨（180目或更細）。
1.3 再用溶劑擦拭掉碎屑。
注意：鋁材可能會被酸類物質(zhì)腐蝕，請遵守產(chǎn)品的注意事項和使用說明。
2、塑料/橡膠
2.1 用異丙醇擦拭基材表面。
2.2 用細砂紙打磨（180目或更細）。
2.3 再用溶劑擦拭掉碎屑。
3、玻璃
3.1 用丙酮擦拭基材表面。
3.2  在玻璃表面涂一層薄的（2.5 μm以下）金屬底涂劑，并在25℃下放置至少30 min，以達到最大粘接強度。
3.3 再用異丙醇擦拭除去殘留物。
注意：使用溶劑時，應移除火源，遵守產(chǎn)品的注意事項和使用說明。

包裝和運輸：

1、為延長保質(zhì)期，膠管包裝及散裝產(chǎn)品應存放于2-8℃
2、存放在建議溫度2-8℃下的未開封產(chǎn)品，其保質(zhì)期為1年。存放于8-25℃下，保質(zhì)期為3個月。

健康和安全：

注意事項：

1、大批量膠水混合會產(chǎn)生快速固化及高溫。
2、工業(yè)用物料，遠離兒童，防止食用。膠液粘污到皮膚，可用溫熱水和肥皂及時清洗或用無水乙醇，丙酮等有機溶劑清洗

聲明：本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔特定情況下使用科佳產(chǎn)品出現(xiàn)的問題, 不承擔任何直接,間接,意外損失責任。

熱品推薦 / Hot product
醫(yī)用硅膠膠水KJ-998

醫(yī)用硅膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等，單組份半流動透明室溫固化高強度粘接力的硅膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。
醫(yī)用硅膠膠水KJ-998A

醫(yī)用硅膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等；為單組份半流動透明室溫固化高強度粘接力的硅膠膠水。KJ-998A膠水具有耐高低溫，抗紫外線、耐化學介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下和成型硅膠、塑膠、金屬等材質(zhì)粘接、灌封生產(chǎn)工藝。
醫(yī)用硅膠粘喉罩膠水KJ-998A-1

醫(yī)用硅膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等；具有耐高低溫，抗紫外線、耐化學介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。
醫(yī)用硅膠顯影膠水

醫(yī)用硅膠顯影膠水KJ-998BL

KJ-998BL是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等，為單組份蘭色、藍色、淡藍色硅膠膠水。常用于醫(yī)用硅膠導管上，起到堵頭、粘接、灌封、密封等作用。
