KJ-6363H57-3室溫固化耐熱強力AB膠

本品系雙組份環(huán)氧型耐熱強力膠，可室溫固化，使用期長，固化放熱平緩，固化物內(nèi)應(yīng)力低，韌性好，耐溫性、電性能及機械性能優(yōu)良。本品固化后耐熱性優(yōu)異，耐溫等級-55 ～+200℃。適用于耐熱性粘接。

在線咨詢

全國熱線

0755-2964-0159

產(chǎn)品特點：

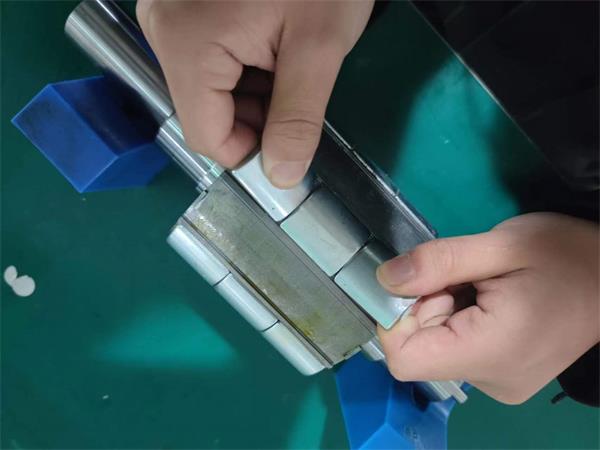

粘磁鐵

產(chǎn)品應(yīng)用：磁鐵粘磁鋼轉(zhuǎn)速可達5000轉(zhuǎn)

產(chǎn)品參數(shù)：

	A組份	B組份
外觀	黃色糊狀物	棕色粘稠液體
粘度，mPa.s,25℃	15000-30000	12000-25000
密度,g/cm³	1.41	1.17
配比，A:B	6:1
使用期(50g,25℃)h	1
凝膠時間(50g,25℃)h	4
硬度，Shore D	85
拉伸強度，MPa	26.7
拉伸彈性模量，MPa	2500
斷裂伸長率，%	1.1
剪切強度，MPa	30
體積電阻率,Ω.cm	2.6*10¹⁵
電氣強度,KV/mm	18.7
介電常數(shù),1MHz	3.3
介質(zhì)損耗,tg&(1MHz)	3.2*10^-2

使用方法：

1、清潔表面，保證無油污，最好用丙酮、汽油除去油污，必要時可用砂紙打磨，再清洗確信表面干燥后待接，但新鮮斷面不必處理。

2、配膠：按A:B=6:1 取本品A、B 組份拌膠混合均勻。

3、將膠液涂抹在被粘表面，貼合起來。

4、可室溫固化，室溫初步固化約1天?？稍?0-80℃/4小時加速固化，并能有效提高強度。推薦固化條件為室溫/1天+60-80℃/4-2小時。完全采用室溫固化可在3-7天達到實用強度。

注意事項：

本品A、B組份分別貯存時的有效期6個月。料液觸及皮膚，可用軟紙擦去，再以肥皂水洗凈。容器、工具則可用棉花蘸丙酮擦凈，備下次使用。本品屬非危險品，對運輸沒特殊要求。

聲明：

本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔(dān)特定情況下使用科佳產(chǎn)品出現(xiàn)的問題, 不承擔(dān)任何直接,間接,意外損失責(zé)任.

熱品推薦 / Hot product

: 醫(yī)用硅膠膠水KJ-998

KJ-998是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等，單組份半流動透明室溫固化高強度粘接力的硅膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。

: 醫(yī)用硅膠膠水KJ-998A

KJ-998A膠水FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等；為單組份半流動透明室溫固化高強度粘接力的硅膠膠水。KJ-998A膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下和成型硅膠、塑膠、金屬等材質(zhì)粘接、灌封生產(chǎn)工藝。

: 醫(yī)用硅膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級認證、ISO10993測試認證、ROHS認證、REACH認證、低揮發(fā)VOC等；具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。
