0755-2964-0159
KJ-6320-380AB 雙組分阻燃灌封膠是以有機硅合成的一種新型阻燃絕緣材料，固化不放熱、無腐蝕、收縮率小，適用電子元器件的各種密封、灌封，形成阻燃絕緣體系。
產品特點：
1、室溫固化，固化快速快，初步固化時間約3小時左右；
2、在溫度范圍(-60℃-250℃)內保持橡膠彈性，電性能優(yōu)異；
3、與大部分金屬材料、塑料、橡膠、加強尼龍PA及聚苯醚 PPO 等材料粘附性良好；
4、阻燃性能達到UL94V-0級別；
5、混合后大約20000cps稠度，防漏膠，適合平面局部封膠。

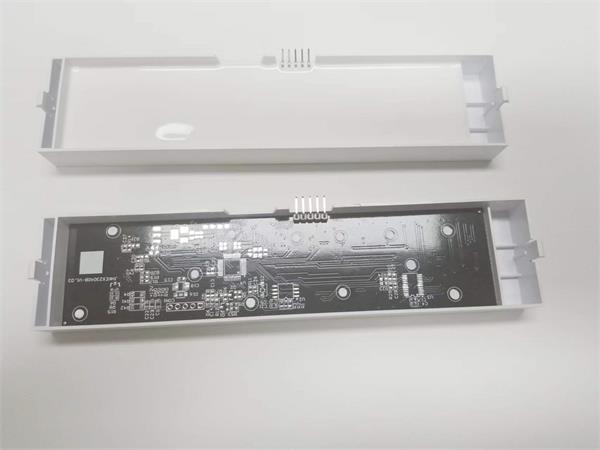

電子灌封案例應用
|
固化前 |
外 觀
|
黑色或白色流體
|
|
A組分粘度 (cps)
|
30000～40000
|
|
|
B組分粘度 (cps)
|
20～130
|
|
|
操作性能 |
雙組分混合比例(重量比) |
10:1
|
|
混合后粘度 (cps)
|
15000～25000
|
|
|
可操作時間 (min,25℃)
|
10～25
|
|
|
固化時間 (hr,25℃)
|
3～5
|
|
|
固化后 |
硬 度
(shore A)
|
≥50
|
|
導熱系數 [ W(m .K)]
|
0.4
|
|
|
介電強度(kV/mm)
|
≥15
|
|
|
介電常數(1.2MHz)
|
3.0～3.3
|
|
|
體積電阻率 (Ω.cm)
|
≥1.0×1014
|
|
|
線膨脹系數[m/(m.K)]
|
≤2.2×10-4
|
|
|
阻 燃
性 能
|
94-VO
|
1、計量： 按照A,B 組份的配比比例準確稱量A 組份、 B 組份(固化劑)。請注意，長時間放置后使用，稱量前請對A、B 組分膠液應適當攪拌，防止A、B 組份分層；
2、攪拌：將A、B組份在混合罐中混合均勻，混合不均則會影響固化物的外觀和絕緣性能。最好抽真空脫泡5分鐘左右。(注意：每次配膠總量不宜超過容器的1/2,否則在脫泡時膠會溢出。)
3、灌封：把混合均勻的膠料盡快灌封到需要灌封的產品中。 一般可不抽真空脫泡，若需得到高導熱性，建議真空脫泡后再灌注。
4、固化：灌封好的制件置于室溫下固化，初固后可進入下道工序，室溫條件下一般需3小時左右固化。夏季溫度高，固化會快一些；冬季溫度低，固化會慢一些。
1、B 組份固化劑使用后密封貯存，防止水解失效。混合好的膠料應一次用完，避免造成浪費。
2、本品屬非危險品，本產品禁止食用；對眼睛略有刺激性，使用時注意不要弄到眼睛中，萬一不慎弄到眼睛中，應立即用自來水沖洗，然后請醫(yī)生診治。
1、本產品22Kg/套。(膠料20Kg +固化劑2Kg)
2、本產品放置在低溫、陰涼干燥的環(huán)境下保存；貯存1年。
3、本產品按非危險品運輸。
說明書僅供參考，不構成保證聲明，不能視為技術性指標，客戶須自行測試是否合適其特定要求及需要?？萍涯z粘材料公司保留更改此單張內容而不作另行通知的權利，本公 司不承擔持定情況下使用科佳產品出現的問題，不承擔任何直接，間接，意外損失責任。
掃描關注我們
查看手機網站
