您的位置: 首頁 > 產(chǎn)品頻道 > UV膠 > 醫(yī)用級(jí)粘合膠 > 3311G醫(yī)用級(jí)uv膠

科佳產(chǎn)品中心

聯(lián)系我們

電話：139-2283-9550
座機(jī)：0755-2964-0159
傳真：0755-2966-7475
QQ：755415902
郵箱： Kejiasz@163.com
地址：深圳市寶安區(qū)西鄉(xiāng)街道78區(qū)前進(jìn)二路中糧錦云3號(hào)商務(wù)樓701、702、706室

3311G醫(yī)用級(jí)uv膠

3311G醫(yī)用級(jí)uv膠主要適用于要求結(jié)合處膠層柔韌的場(chǎng)合，用于將堅(jiān)硬或柔韌的PVC粘接到聚碳酸酯上。它的柔韌特性提高了粘接面承受載荷的能力，改善了減震特性。本產(chǎn)品對(duì)多種基材包括玻璃，多種塑料和大多數(shù)金屬有優(yōu)秀的粘接能力。觸變特性減少了液態(tài)3311Guv膠在施膠后，未固化前到處流淌。

在線咨詢

全國(guó)熱線

0755-2964-0159

產(chǎn)品簡(jiǎn)介：

3311G醫(yī)用級(jí) uv膠具有下列性能

技術(shù)	丙烯酸
化學(xué)類型	丙烯酸酯改性聚氨酯
外觀(未固化)	透明液體LMS
組成	單組份-不需混合
粘度	中粘度，觸變性
固化方式	紫外線/可見光
固化優(yōu)點(diǎn)	生產(chǎn)-快速固化
應(yīng)用	粘接、薄膜灌封
韌性	提高了承受重物和抗震性

3311G主要適用于要求結(jié)合處膠層柔韌的場(chǎng)合，用于將堅(jiān)硬或柔韌的PVC粘接到聚碳酸酯上。它的柔韌特性提高了粘接面承受載荷的能力，改善了減震特性。本產(chǎn)品對(duì)多種基材包括玻璃，多種塑料和大多數(shù)金屬有優(yōu)秀的粘接能力。觸變特性減少了液態(tài)3311Guv膠在施膠后，未固化前到處流淌。

產(chǎn)品參數(shù)：

比重@25℃	1.08
折射率	1.48
閃點(diǎn)	見MSDS
粘度 Brookfield-RVT25℃,mPa's(cP): 轉(zhuǎn)子 1,轉(zhuǎn)速20 rpm	200-400

典型固化特性 3311G醫(yī)用級(jí)uv膠在足夠強(qiáng)的紫外線和 /或可見光下就會(huì)固化。使用220-260nm 的紫外光有利于表面固化。固化速度和最終深度受光強(qiáng)度，波普分布，照射時(shí)間和基材透光的影響。

注：這里提到的紫外光強(qiáng)是在365nm測(cè)定的

應(yīng)力開裂

把膠涂在聚碳酸酯彎曲的條上，6.4cm×13mm×3mm, 彎曲達(dá)到一定的應(yīng)力水平。

應(yīng)力開裂，ASTM D 3929,分鐘：

7N/mm2應(yīng)力在條上 >15

12N/mm2 應(yīng)力在條上 13-14

固定時(shí)間

剪切強(qiáng)度達(dá)到0.1 N/mm? 所需要的時(shí)間為初固時(shí)間

UV固化時(shí)間，顯微鏡幻燈片，秒：

黑光燈，Zeta87500 光源：

6mW/cm2, 標(biāo)準(zhǔn)@365nm ≤15LMs

UV固化時(shí)間，聚碳酸酯粘PVC, 秒：

金屬鹵素?zé)?/span>(銦),Zeta87400:

無電極系統(tǒng)， D燈30 mW/cm2, 標(biāo)準(zhǔn)@365nm , <5

無電極系統(tǒng)，H燈50 mW/cm2, 標(biāo)準(zhǔn)@365nm, <5

無電極系統(tǒng)， D 燈50 mW/cm2, 標(biāo)準(zhǔn)@365nm, <5

固化深度 VS.光強(qiáng)(365nm)

提示：當(dāng)暴露在V燈下，強(qiáng)度為50和100mW/cm230 秒，固化深度超過13毫米，在中壓水銀燈下的表現(xiàn)與H燈相同。

曲線圖

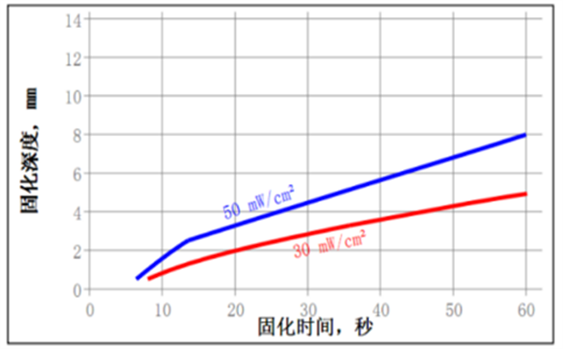

固化設(shè)備：金屬鹵素?zé)?/span>

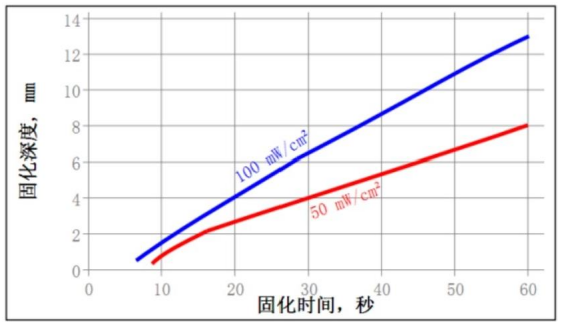

固化設(shè)備：無電極系統(tǒng)， D 燈

固化設(shè)備：無電極系統(tǒng)， H 燈

固化后材料典型性能

固化@30 mW/ cm2, 標(biāo)準(zhǔn)@365nm, 在80秒使用玻璃燈罩的金屬鹵素?zé)?/span>

物理性能：

硬度， ISO 868,肖氏	53
折射率	1.5
吸水率，ISO 62,%: 2小時(shí)在沸水中	3.18
延伸率，斷裂時(shí)，ISO 527-3,%	250
斷裂延伸率，ISO 527-3 N/mm2 (psi) (37000)	255
斷裂拉伸強(qiáng)度，斷裂時(shí)，ISO 527-3 N/mm2 (psi) (2700)	18.6

電性能：

介電常數(shù)/損失，IEC 60250:
100 Hz	5.17/0.04
1 KHz	5.01/0.02
1 MHz	4.61/0.04
體積電阻率，IEC 60093, cm	7.7×10¹⁴
表面電阻率，IEC60093,cm	9.2×10¹⁴
介電強(qiáng)度，KV/mm	26

固化后材料特性

膠粘劑性能

固化@30 mW/cm2, 標(biāo)準(zhǔn)@365nm,80 秒使用金屬鹵素?zé)簦?樣品在0.5mm間隙內(nèi)固化)。

剪切強(qiáng)度，ISO 4587:

聚碳酸酯 N/mm2 *5.2

(psi) (750)

*substrate failure

典型環(huán)境抵抗性能

固化@30 mW/cm2, 標(biāo)準(zhǔn)@365nm, 在80秒使用金屬鹵素?zé)簦?樣品在0.5mm間隙內(nèi)固化)。

剪切強(qiáng)度，ISO 4587:

聚碳酸酯：0.5mm 間隙

耐化學(xué)品/溶劑測(cè)試

在下列條件下進(jìn)行老化，在22℃進(jìn)行測(cè)試

		初始粘接強(qiáng)度的剩有率%
環(huán)境	℃	2 h	24 h	170 h
沸水	100	*100
水	49	*100
水	87	*100
乙醇，異丙醇	22	--------	95
熱/濕	38	--------		*100

使用方法：

1、該產(chǎn)品具有光敏性。在儲(chǔ)存時(shí)應(yīng)遠(yuǎn)離日光，紫外光和人造光源。

2、該產(chǎn)品應(yīng)是用黑色膠管進(jìn)行施膠。

3、要想獲得最好的粘接性能，被粘接的材料表面應(yīng)當(dāng)干凈，無油脂。

4、固化深度取決于光源強(qiáng)度，距光源的距離，固化深度，粘接間隙以及材料的透光率。

5、推薦粘接部位的光強(qiáng)最小為5 mW/cm2, 所需要的時(shí)間為相同光強(qiáng)下初固時(shí)間的4-5

倍。

6、為了達(dá)到表干，更高強(qiáng)度的紫外線是需要的(100 mW/cm2)。

7、對(duì)于溫度敏感的基材，例如熱塑性塑料，需要進(jìn)行冷卻。

8、結(jié)晶和半結(jié)晶熱塑性塑料需要檢查是否因?yàn)榻佑|膠導(dǎo)致應(yīng)力開裂。

9、過量的粘膠劑可以用有機(jī)溶劑除去。

10、粘接件再承受任何載荷前，應(yīng)當(dāng)先冷卻。

貯存條件：

產(chǎn)品貯存于未開封的原包裝內(nèi)存放在陰冷干燥處。貯存方法在產(chǎn)品外包裝上有所標(biāo)注。

理想貯存條件：8℃-28℃保存6個(gè)月。如將該產(chǎn)品貯存在低于8℃或高于28℃條件下，可能會(huì)影響產(chǎn)品性能。被取出包裝盒外使用的產(chǎn)品有可能在使用中受到污染。為避免污染未用膠液，不要將任何膠液倒回原包裝內(nèi)。本公司將不會(huì)對(duì)已受到污染的或上面已提及的貯存方法不恰當(dāng)?shù)漠a(chǎn)品負(fù)責(zé)。

聲明：

聲明：本說明書僅供參考，不構(gòu)成保證聲明，不能視為技術(shù)性指標(biāo)，客戶須自行測(cè)試是否合適其特定要求及需要。科佳膠粘材料有限公司保留更改此單張內(nèi)容而不作另行通知的權(quán)利.科佳公司不承擔(dān)特定情況下使用科佳產(chǎn)品出現(xiàn)的問題, 不承擔(dān)任何直接,間接,意外損失責(zé)任。

熱品推薦 / Hot product

: 醫(yī)用硅膠膠水KJ-998

KJ-998是通過FDA食品級(jí)認(rèn)證、ISO10993測(cè)試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等，單組份半流動(dòng)透明室溫固化高強(qiáng)度粘接力的硅膠膠水。KJ-998膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。

: 醫(yī)用硅膠膠水KJ-998A

KJ-998A膠水FDA食品級(jí)認(rèn)證、ISO10993測(cè)試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等；為單組份半流動(dòng)透明室溫固化高強(qiáng)度粘接力的硅膠膠水。KJ-998A膠水具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下和成型硅膠、塑膠、金屬等材質(zhì)粘接、灌封生產(chǎn)工藝。

: 醫(yī)用硅膠膠水KJ-998A-1

KJ-998A-1是通過FDA食品級(jí)認(rèn)證、ISO10993測(cè)試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等；具有耐高低溫，抗紫外線、耐化學(xué)介質(zhì)、耐老化和優(yōu)異的絕緣、防潮、抗震、耐電暈、抗漏電性能。常用于室溫下成型硅膠粘接硅膠、硅膠粘塑膠生產(chǎn)加工工藝。

: 醫(yī)用硅膠顯影膠水KJ-998BL

KJ-998BL是通過FDA食品級(jí)認(rèn)證、ISO10993測(cè)試認(rèn)證、ROHS認(rèn)證、REACH認(rèn)證、低揮發(fā)VOC等，為單組份蘭色、藍(lán)色、淡藍(lán)色硅膠膠水。常用于醫(yī)用硅膠導(dǎo)管上，起到堵頭、粘接、灌封、密封等作用。
